Quy Trình Lắp Đặt Lưới Bao Che An Toàn Chuẩn Kỹ Thuật HSE

Trực tiếp thi công các dự án cao tầng đòi hỏi khắt khe về an toàn lao động, việc nắm vững và tuân thủ nghiêm ngặt quy trình lắp đặt lưới bao che an toàn giúp nhà thầu hạn chế tối đa rủi ro rơi ngã vật tư, chắn bụi mịn hiệu quả, bảo vệ tính mạng công nhân cũng như người dân xung quanh, đồng thời đảm bảo công trình diễn ra đúng tiến độ nghiệm thu và đạt tiêu chuẩn kiểm định HSE.

Tầm quan trọng của việc tuân thủ quy trình lắp đặt lưới bao che an toàn tại công trình

Trong hoạt động thi công xây dựng, đặc biệt là các công trình nhà cao tầng, hệ thống lưới bao che giàn giáo không chỉ đơn thuần là phụ kiện vật tư phụ mà là một hàng rào bảo vệ bắt buộc theo quy định pháp luật. Việc tuân thủ nghiêm ngặt quy trình lắp đặt lưới bao che an toàn đóng vai trò sống còn đối với sự thành bại của dự án.

Phao cứu sinh bảo vệ tính mạng công nhân và người dân xung quanh

Tai nạn rơi ngã từ trên cao và vật thể rơi (dụng cụ thi công, gạch đá, sắt thép, bê tông vụn) luôn chiếm tỷ lệ cao nhất trong các vụ tai nạn lao động tại công trình xây dựng. Lưới bao che an toàn hoạt động như một hệ thống hứng đỡ và cản phá động năng:

• Giảm thiểu chấn thương do rơi ngã: Lưới an toàn mắt nhỏ (dạng lưới hứng) được lắp đặt ở các vị trí biên công trình có khả năng triệt tiêu lực tác động khi công nhân vô tình trượt chân, ngăn ngừa chấn thương sọ não và gãy xương.

• Ngăn chặn hoàn toàn vật rơi ra ngoài biên: Lưới bao che giàn giáo bao phủ quanh bề mặt ngoài công trình giữ lại toàn bộ bụi bẩn, gạch đá vụn, cốp pha hoặc thiết bị cầm tay bị trượt tay rơi xuống. Điều này đảm bảo an toàn tuyệt đối cho người dân lưu thông xung quanh công trình và đội ngũ kỹ sư làm việc phía dưới chân giàn giáo.

• Chắn bụi và giảm tiếng ồn: Ngoài chức năng hứng đỡ, mật độ dệt của lưới giúp giảm tới 70-80% lượng bụi mịn xỉ xi măng phát tán ra môi trường xung quanh, đáp ứng các tiêu chuẩn vệ sinh môi trường đô thị.

Đảm bảo tiến độ thi công và tránh bị xử phạt hành chính

Thanh tra Sở Xây dựng và Ban Quản lý An toàn Lao động thường xuyên tiến hành kiểm tra đột xuất các dự án đang thi công. Nếu hệ thống lưới bao che không đạt chuẩn hoặc lắp đặt sai kỹ thuật, hậu quả đối với nhà thầu là vô cùng nghiêm trọng:

• Dẫn chứng pháp lý: Theo Nghị định 16/2022/NĐ-CP quy định xử phạt vi phạm hành chính trong lĩnh vực xây dựng, hành vi không trang bị hoặc trang bị không đầy đủ lưới an toàn, lưới bao che công trình có thể bị phạt tiền từ 30.000.000 VNĐ đến 50.000.000 VNĐ.

• Đình chỉ thi công: Trường hợp vi phạm nghiêm trọng gây rủi ro an toàn cao, dự án có thể bị đình chỉ thi công từ 1 đến 3 tháng để khắc phục. Việc chậm tiến độ này gây thiệt hại hàng tỷ đồng tiền phạt hợp đồng với chủ đầu tư, chi phí nhân công và máy móc trong thời gian chờ.

• Hồ sơ nghiệm thu HSE: Một quy trình lắp đặt lưới bao che an toàn được ghi nhận bằng biên bản nghiệm thu nội bộ đầy đủ là điều kiện bắt buộc để Ban Quản lý Dự án và Giám sát trưởng ký duyệt cho phép thi công các hạng mục trên cao tiếp theo.

Nâng cao uy tín của nhà thầu xây dựng đối với Chủ đầu tư

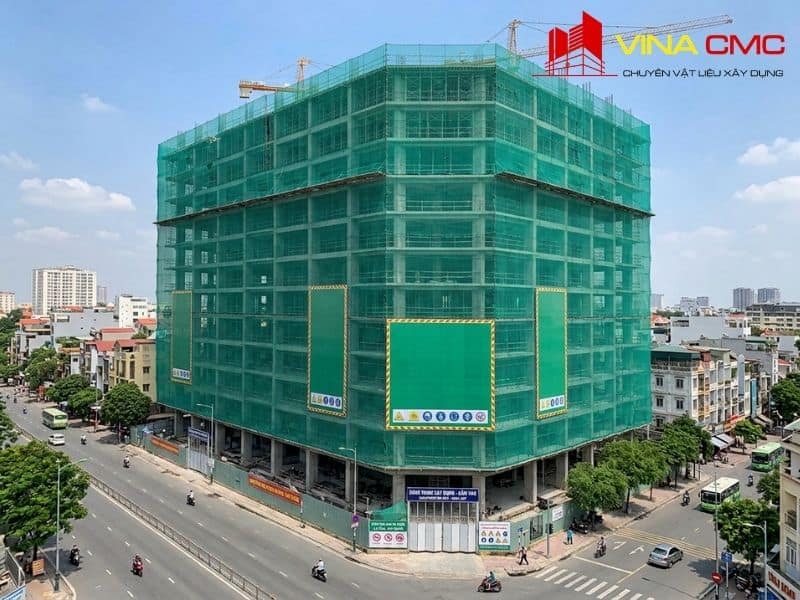

Một công trình được bao che phẳng đét, vuông vức, sạch sẽ và chuyên nghiệp bằng hệ thống lưới chất lượng cao là minh chứng rõ nhất cho năng lực quản trị của nhà thầu.

• Chủ đầu tư và các đơn vị tư vấn giám sát quốc tế (như Archetype, Meinhardt, Turner…) luôn đánh giá rất cao các nhà thầu có tính kỷ luật HSE cao.

• Hình ảnh công trình được bao che đẹp mắt còn là công cụ marketing trực quan hiệu quả, giúp nhà thầu nâng cao hình ảnh thương hiệu trong mắt đối tác và khách hàng khi đi đấu thầu các dự án lớn tiếp theo.

Các tiêu chuẩn kỹ thuật bắt buộc của lưới bao che an toàn trước khi lắp đặt

Để quy trình lắp đặt lưới bao che an toàn đạt hiệu quả tối đa, khâu lựa chọn và kiểm tra chất lượng lưới đầu vào là điều kiện tiên quyết. Không thể sử dụng các loại lưới tái chế chắp vá, mục nát cho các công trình cao tầng.

Thông số kỹ thuật chuẩn

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của các dòng lưới bao che, lưới an toàn giàn giáo cao cấp do VINA CMC phân phối:

THÔNG SỐ KỸ THUẬT	LƯỚI BAO CHE GIÀN GIÁO (CHẮN BỤI)	LƯỚI AN TOÀN (HỨNG VẬT RƠI)

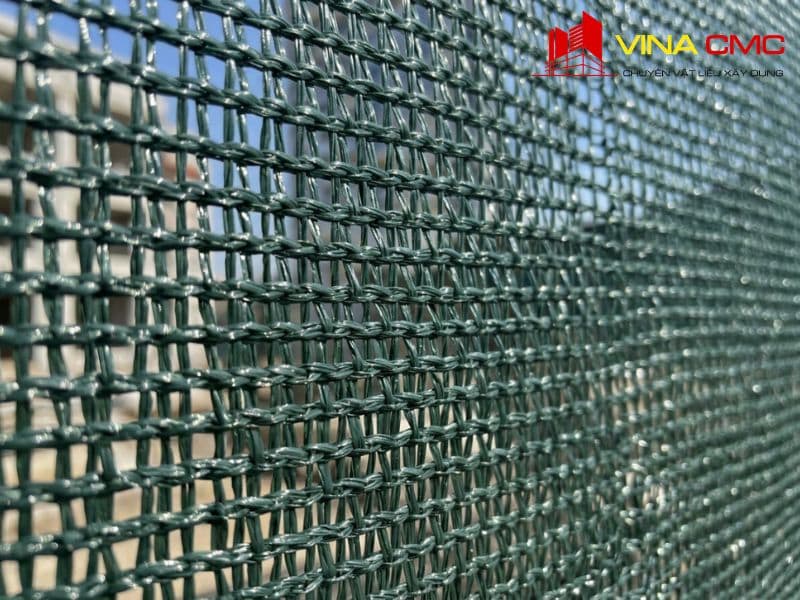

Chất liệu nhựa	100% HDPE (Nhựa nguyên sinh)	HDPE/PE
Định lượng	60 g/m² – 120 g/m²	150 g/m² – 300 g/m²
Kích thước mắt lưới	Mắt siêu nhỏ (1mm – 2mm)	25mm x 25mm hoặc 50mm x 50mm
Tỷ lệ chống tia UV	2% – 3% (Độ bền 3-5 năm)	3%
Lực kéo đứt	Khoảng 450 – 650 N/5cm	Khoảng 1.500 – 3.500 N/5cm
Kích thước cuộn chuẩn	2m x 100m, 3m x 50m, 4m x 50m	2m x 50m, 3m x 50m
Màu sắc phổ biến	Xanh dương, xanh ngọc	Xanh dương, xanh ngọc

Kiểm tra chất lượng lưới bao che VINA CMC đạt chuẩn TCVN

Tất cả các sản phẩm lưới xây dựng VINA CMC trước khi xuất kho đều phải trải qua hệ thống kiểm định chất lượng nghiêm ngặt, đảm bảo phù hợp với các tiêu chuẩn quốc gia và quốc tế:

• TCVN 5308:1991: Quy chuẩn kỹ thuật an toàn trong xây dựng.
• TCVN 12709:2019: Quy định về lưới an toàn hứng rơi cho công trình xây dựng.
• Kiểm tra độ chịu lực đập: Thử nghiệm thả rơi quả đè nặng 100kg từ độ cao 6m xuống tấm lưới an toàn mà không bị thủng, rách hay rách mép dệt.
• Kiểm tra khả năng lão hóa thời tiết: Nhờ được pha trộn hạt phụ gia chống tia cực tím nhập khẩu, lưới bao che chịu được cái nắng gay gắt và mưa axit kéo dài tại Việt Nam mà không bị giòn gãy, mục rữa sau 24 – 36 tháng sử dụng ngoài trời.

Quy trình lắp đặt lưới bao che an toàn & một số lưu ý

Khâu chuẩn bị càng chu đáo thì quá trình căng lưới càng diễn ra nhanh chóng, đúng kỹ thuật và tiết kiệm chi phí nhân công. Dưới đây là danh sách các vật tư cần thiết và quy trình lắp đặt chuẩn kỹ thuật.

Danh mục vật tư & thiết bị phụ trợ

Nhà thầu cần chuẩn bị đầy đủ các vật tư phụ kiện sau đây tại chân công trình:

• Lưới bao che/Lưới an toàn: Đã kiểm tra đúng kích thước cuộn và số lượng theo thiết kế bao che.

• Dây buộc lưới chuyên dụng: Dây nhựa bọc thép, dây thừng PE Ø4mm – Ø6mm hoặc dây rút nhựa loại chịu lực ngoài trời kích thước 8mm x 400mm.

• Dây cáp thép neo căng: Cáp thép bọc nhựa Ø8mm – Ø10mm dùng để làm dây chằng biên cố định mép lưới.

• Phụ kiện khóa cáp: Ốc siết cáp, tăng phô M12/M14 để tăng độ căng cho hệ cáp neo.

• Dụng cụ thi công: Dao cắt lưới, kéo chuyên dụng, kìm siết cáp, thang dây, kéo hàng.

Khảo sát mặt bằng và kiểm tra hệ thống giàn giáo bao che

Trước khi giăng lưới, Kỹ sư An toàn (HSE) phải trực tiếp nghiệm thu hệ giàn giáo bao che:

• Hệ giàn giáo phải được lắp đặt hoàn chỉnh, cứng vững, các giằng chéo, mâm giàn giáo, lan can an toàn đã được cài khóa chắc chắn.

• Kiểm tra các điểm neo giàn giáo vào tường/sàn bê tông đảm bảo giàn giáo không bị xê dịch hay rung lắc khi có gió lớn tác động vào bề mặt lưới.

• Loại bỏ toàn bộ các vật sắc nhọn, đầu thép nhô ra trên khung giàn giáo để tránh làm rách lưới trong quá trình kéo căng.

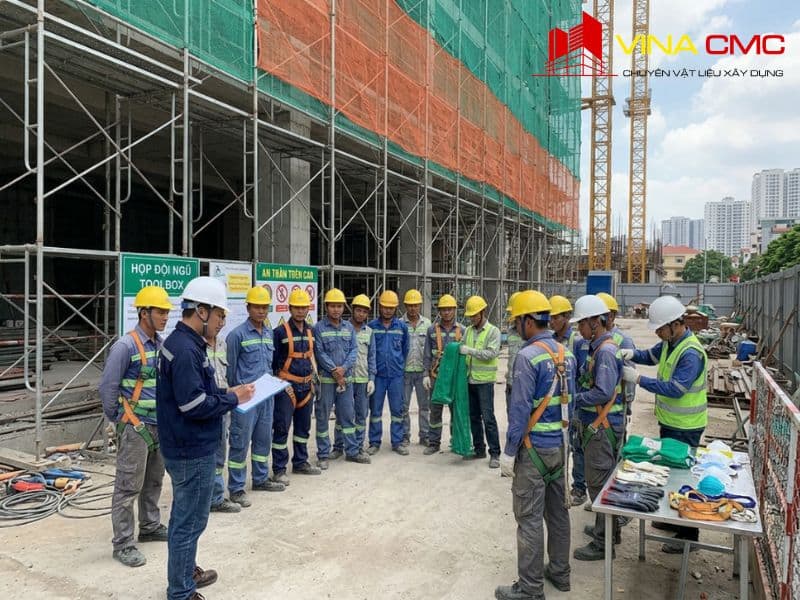

Trang bị bảo hộ lao động (PPE) bắt buộc cho công nhân lắp đặt

Do đặc thù công việc lắp lưới diễn ra hoàn toàn ở biên ngoài công trình trên độ cao nguy hiểm, công nhân thi công bắt buộc phải trang bị 100% thiết bị bảo hộ cá nhân:

• Mũ bảo hộ lao động có quai cằm chắc chắn.

• Dây an toàn toàn thân có 2 móc lớn trang bị giảm chấn.

• Giày bảo hộ chống trượt, chống đinh.

• Găng tay vải bám dính tốt, kính bảo hộ chống văng bắn.

• Công nhân phải có chứng chỉ làm việc trên cao và được huấn luyện an toàn lao động (Nhóm 3) theo quy định.

Quy trình lắp đặt lưới bao che an toàn chuẩn kỹ thuật 5 bước chi tiết

Dưới đây là quy trình chi tiết 5 bước được đúc kết từ kinh nghiệm giám sát thi công thực tế tại hàng trăm dự án cao tầng của các Kỹ sư HSE VINA CMC.

Bước 1: Định vị vị trí và kiểm tra điểm neo trên hệ giàn giáo

Chỉ huy trưởng và kỹ sư HSE tiến hành xác định ranh giới bao che:

• Đo đạc chính xác chiều cao tầng và khoảng cách giữa các khung giàn giáo (thông thường bước giáo là 1.8m hoặc 2.0m).

• Đánh dấu các điểm neo chính tại các góc cột giàn giáo, thanh đà ngang. Đây sẽ là những vị trí chịu lực chịu kéo chính khi cuộn lưới được kéo lên.

• Lắp đặt hệ dây cáp thép bọc nhựa Ø8mm chạy dọc theo biên trên và biên dưới của tầng giàn giáo để làm đường ray neo mép lưới.

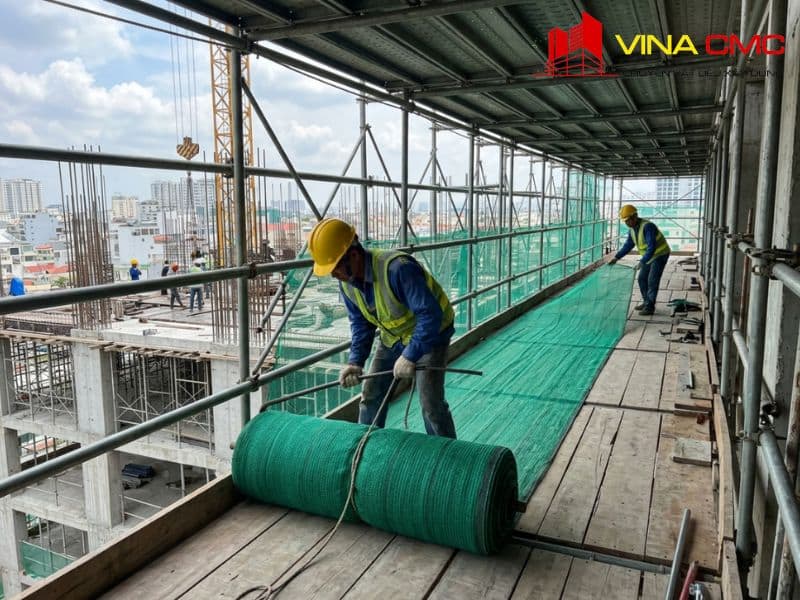

Bước 2: Bố trí và trải lưới bao che đúng chiều

Thao tác vận chuyển và trải lưới đòi hỏi sự phối hợp nhịp nhàng giữa đội dưới đất và đội trên cao:

• Vận chuyển các cuộn lưới lên tầng thi công bằng tời nâng hoặc cần trục tháp.

• Đặt cuộn lưới tại sàn thao tác đã có lan can an toàn. Tiến hành xả cuộn lưới theo đúng chiều đứng (hoặc chiều ngang tùy theo phương án thiết kế).

Lưu ý kỹ thuật: Mặt lưới có may viền gia cường hoặc đục lỗ khuy phải được hướng ra phía ngoài hoặc đặt đúng vị trí thanh xà gồ giàn giáo để tiện cho việc xỏ dây buộc.

Bước 3: Kỹ thuật buộc và cố định góc lưới (Sử dụng nút buộc chuyên dụng)

Góc lưới là nơi chịu lực xé lớn nhất khi có gió lốc. Do đó, kỹ thuật cố định 4 góc lưới quyết định đến 50% độ bền của toàn bộ dải lưới:

• Sử dụng dây thừng PE Ø6mm hoặc dây cáp gia cường gấp đôi tại 4 góc của tấm lưới.

• Thực hiện nút buộc thuyền trưởng hoặc nút quăn kết hợp khóa chết mép lưới vào cột trụ chính của giàn giáo.

• Tuyệt đối không buộc gá tạm bợ bằng một sợi dây nhựa mỏng. Phải quấn tối thiểu 3 – 4 vòng dây qua ống thép giàn giáo trước khi thắt nút cố định.

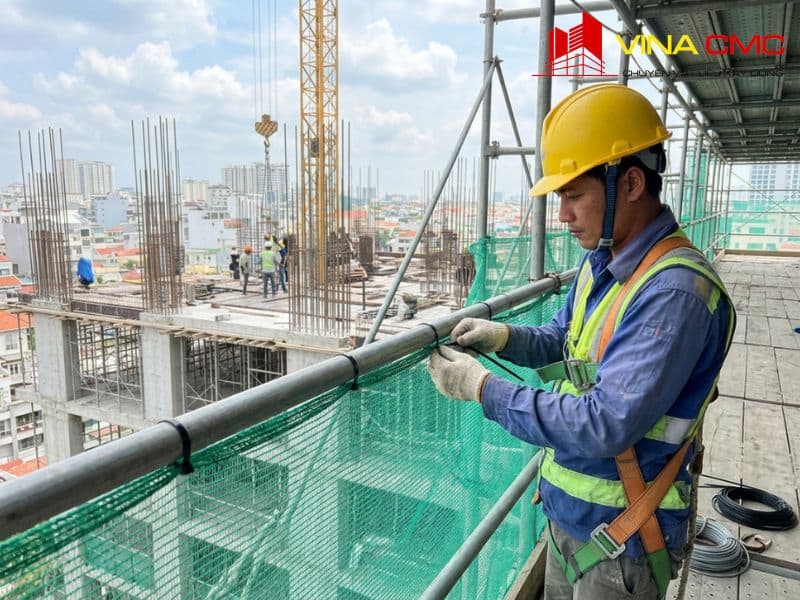

Bước 4: Căng phẳng bề mặt lưới và cố định các mép nối (Khoảng cách giữa các điểm buộc)

Sau khi đã cố định chắc chắn các góc, tiến hành căng phẳng toàn bộ tấm lưới:

• Kỹ thuật căng: Đội thi công chia làm 2 nhóm kéo căng tấm lưới về hai phía chiều dài và chiều rộng. Luôn giữ lực kéo đều tay để bề mặt lưới phẳng đét, không bị nhăn nheo hay tạo nếp gấp võng.

• Khoảng cách điểm buộc chuẩn:

  • Đối với mép biên trên và biên dưới: Tiến hành buộc cố định lưới vào thanh ngang giàn giáo hoặc dây cáp neo với khoảng cách tối đa giữa 2 điểm buộc là 30cm – 40cm.

  • Đối với mép nối giữa 2 tấm lưới: 2 tấm lưới phải được chồng lấp lên nhau tối thiểu 15cm – 20cm. Sử dụng kỹ thuật khâu luồn dây liên tục hoặc dùng dây rút nhựa chịu lực đâm xuyên qua cả 2 lớp lưới với khoảng cách 20cm/điểm buộc.

Bước 5: Nghiệm thu an toàn và bàn giao lớp lưới bao che

Kết thúc quá trình thi công, Kỹ sư HSE cùng Chỉ huy trưởng tiến hành kiểm tra nghiệm thu theo thứ tự :

1. Kiểm tra độ căng: Bề mặt lưới phải phẳng, căng đét, không bị chùng võng quá 5cm tại tâm tấm lưới.

2. Kiểm tra điểm buộc: 100% các nút buộc, dây rút phải được siết chặt, không có điểm nào bị bỏ sót.

3. Kiểm tra mép chồng lấp: Mép nối giữa các tấm lưới kín khít, không tạo ra khoảng hở lớn hơn 5cm khiến vật rơi có thể chui qua.

4. Lập Biên bản nghiệm thu an toàn lắp đặt lưới bao che và dán thẻ thẻ xanh cho phép giàn giáo đi vào hoạt động.

Những sự cố thường gặp khi lắp đặt lưới bao che và cách khắc phục

Trong quá trình giám sát thi công thực tế, nếu không tuân thủ đúng quy trình lắp đặt lưới bao che an toàn, nhà thầu rất dễ gặp phải các sự cố kỹ thuật dưới đây:

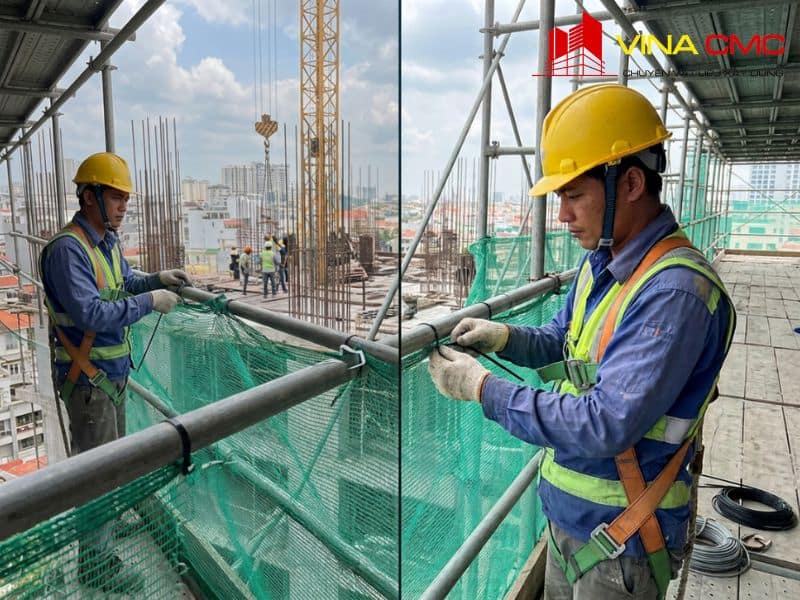

Lưới bị chùng, võng do khoảng cách điểm buộc quá xa

• Nguyên nhân: Nhân công thi công ẩu, bỏ bước, buộc khoảng cách điểm quá thưa (> 60cm – 80cm) hoặc không kéo căng lưới trước khi cố định. Khi có gió thổi, diện tích lưới bị xô lệch tạo thành các túi võng đọng nước mưa và rác xây dựng.

• Cách khắc phục: Cho đội bảo trì dặm vá lại toàn bộ các điểm buộc. Bổ sung thêm các đường dây rút nhựa hoặc dây thừng luồn dọc theo mép lưới để tăng cường độ căng ngang.

Rách lưới tại điểm tiếp xúc gờ sắc nhọn của giàn giáo

• Nguyên nhân: Đầu ống thép giàn giáo bị tưa, khóa giáo (cùm xoay/cùm tĩnh) có gờ sắt nhọn ma sát liên tục vào mặt lưới khi có gió đung đưa.

• Cách khắc phục: Trước khi căng lưới, phải dùng băng keo bảo vệ, bao tải cũ hoặc mút xốp bọc kín các đầu khóa giáo sắc nhọn. Nếu lưới đã bị rách nhỏ (< 10cm), sử dụng dây cước dệt cùng chất liệu HDPE khâu vá lại ngay theo hình vây cá để vết rách không bị lan rộng.

Tuột nút buộc khi gặp gió lớn hoặc bão

• Nguyên nhân: Sử dụng dây buộc kém chất lượng (dây nilon mục nhanh) hoặc công nhân chỉ thắt nút đơn giản không khóa đầu dây.

• Cách khắc phục:

  • Thay thế toàn bộ dây buộc bằng dây rút nhựa chịu lực UV hoặc dây cáp bọc nhựa Ø4mm.

  • Khi có dự báo thời tiết áp thấp nhiệt đới hoặc giông bão lớn (Gió trên cấp 8), cần tiến hành gia cố thêm các đường cáp chằng chéo đè lên bề mặt ngoài của hệ thống lưới bao che để giảm áp lực gió lên hệ giàn giáo.

Quy định về bảo trì, kiểm tra định kỳ và tháo dỡ lưới bao che công trình

Lưới bao che an toàn sau khi lắp đặt xong không phải là hoàn thành mà cần một chế độ bảo trì liên tục trong suốt vòng đời dự án.

Tần suất kiểm tra hệ thống lưới bao che

Đội ngũ HSE công trình phải tuân thủ lịch kiểm tra định kỳ sau:

• Kiểm tra hàng ngày: Do Đội trưởng thi công giàn giáo thực hiện trước ca làm việc. Quan sát nhanh bằng mắt thường các vị trí rách, tuột dây buộc ở tầng đang thi công trực tiếp.

• Kiểm tra hàng tuần: Kỹ sư HSE rà soát toàn bộ hệ thống lưới từ tầng đáy đến tầng đỉnh. Kiểm tra độ giòn của nhựa lưới và độ chắc chắn của các điểm neo cáp.

• Kiểm tra đột xuất: Bắt buộc phải tiến hành ngay sau các đợt mưa rào lớn, dông lốc, giông bão hoặc sau khi có sự cố va đập mạnh (như vật tư lớn va vào lưới). Thay thế ngay các tấm lưới bị biến dạng hoặc rách hỏng vượt quá 10% diện tích.

Quy trình tháo dỡ an toàn khi hoàn thành hạng mục

Khi công trình hoàn thiện cất nóc, sơn hoàn thiện mặt ngoài và chuẩn bị tháo dỡ giàn giáo, quy trình tháo dỡ lưới bao che phải tuân thủ nguyên tắc “Từ trên xuống dưới – Từ ngoài vào trong”:

1. Khoanh vùng an toàn: Giăng dây cảnh báo “Khu vực tháo dỡ trên cao – Không nhiệm vụ miễn vào” toàn bộ khu vực chân công trình phía dưới. Bố trí người cảnh giới 24/24.

2. Dọn dẹp mặt lưới: Tiến hành thu gom toàn bộ gạch đá, rác rưởi, dụng cụ đang đọng trong các nếp lưới trước khi tháo.

3. Thứ tự tháo:

   • Công nhân đeo dây an toàn 2 móc neo vào cấu trúc bê tông cố định (không neo vào bản thân giàn giáo đang tháo).

   • Tháo các điểm buộc phụ ở giữa tấm lưới trước.

   • Tháo các điểm buộc góc trên cao, từ từ hạ tấm lưới xuống sàn thao tác bên trong.

4. Cuộn và bảo quản: Cuộn tròn tấm lưới theo đúng quy cách, thắt buộc gọn gàng, dán nhãn phân loại (Lưới còn dùng lại được / Lưới thanh lý) và di chuyển về kho cất giữ nơi khô ráo, tránh ánh nắng trực tiếp.

VINA CMC – Đơn vị cung cấp lưới bao che an toàn công trình chất lượng, giá tốt

Việc áp dụng chuẩn quy trình lắp đặt lưới bao che an toàn chỉ thực sự mang lại hiệu quả tối ưu khi nhà thầu sở hữu một sản phẩm lưới chất lượng cao, đồng đều và đạt chuẩn kỹ thuật ngay từ khâu đầu vào.

Tại sao các nhà thầu lớn tin tưởng chọn lưới bao che VINA CMC?

VINA CMC tự hào là đơn vị tiên phong trong lĩnh vực sản xuất và phân phối vật tư an toàn giao thông, an toàn xây dựng tại thị trường Việt Nam. Chúng tôi là đối tác chiến lược của hàng loạt nhà thầu uy tín như: Coteccons, Hòa Bình, An Phong, Central, Unicons, Ricons,…

• Chất lượng nhựa nguyên sinh 100%: Lưới bao che VINA CMC được sản xuất trên dây dệt kim hiện đại của Hàn Quốc, sử dụng hạt nhựa HDPE nhập khẩu, giúp sợi lưới có độ dẻo dai cao, lực kéo đứt vượt trội và không bị hôi mùi nhựa tái chế.

• Công nghệ phủ UV vượt trội: Khả năng chống chịu thời tiết khắc nghiệt, chống mục nắng lên đến 3 – 5 năm, giúp nhà thầu tái sử dụng qua nhiều dự án khác nhau, tiết kiệm tối đa chi phí đầu tư vật tư phụ.

• May viền khuy cấm sẵn theo yêu cầu: VINA CMC nhận gia công may viền gia cường, đục khuy nhôm/khuy nhựa khoảng cách 30cm – 50cm hoặc may dây dán theo kích thước thực tế của từng dự án, giúp rút ngắn 50% thời gian thi công lắp đặt cho nhà thầu tại hiện trường.

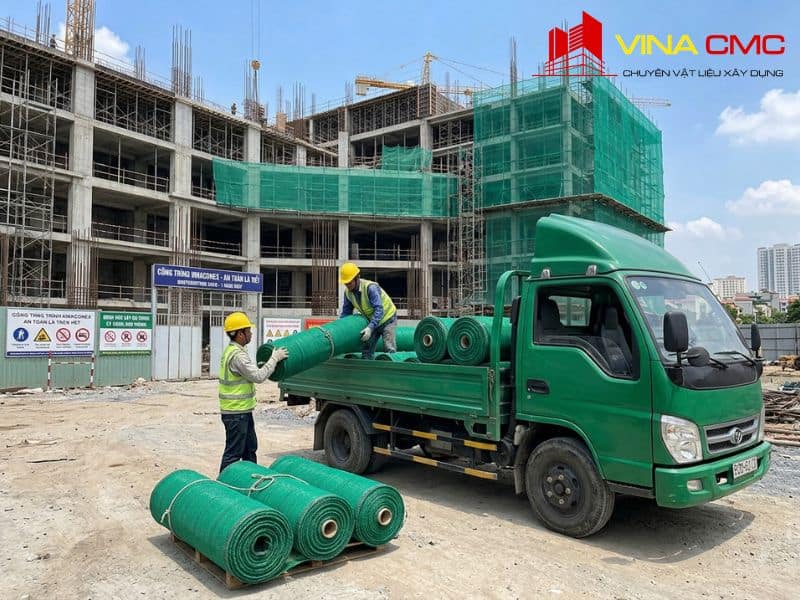

• Năng lực cung ứng siêu tốc: Hàng luôn có sẵn kho số lượng lớn hàng trăm nghìn m² tại Hệ thống kho Bãi Bắc – Trung – Nam, sẵn sàng giao hàng tận chân công trình trong vòng 24h.

Bảng báo giá và chính sách chiết khấu cho dự án lớn

VINA CMC trân trọng gửi tới Quý Khách hàng, Quý Nhà thầu bảng giá tham khảo các dòng sản phẩm lưới bao che, lưới an toàn công trình (Giá có thể thay đổi tùy theo biến động thị trường hạt nhựa và số lượng đơn hàng):

TÊN SẢN PHẨM	ĐỊNH LƯỢNG (g/m²)	QUY CÁCH	ĐƠN GIÁ THAM KHẢO (VNĐ/m²)
Lưới bao che giàn giáo loại nhẹ	60 g/m²	2m x 100m / 3m x 50m	3.200 – 4.500
Lưới bao che công trình tiêu chuẩn	80 g/m²	2m x 100m / 4m x 50m	4.800 – 6.200
Lưới bao che cao cấp chống tia UV	100 g/m² – 120 g/m²	2m x 100m / 3m x 50m	6.800 – 8.900
Lưới an toàn hứng rơi (Dạng lưới ô)	150 g/m² – 250 g/m²	May khổ theo yêu cầu	12.000 – 22.000

Thực hiện đúng và nghiêm ngặt quy trình lắp đặt lưới bao che an toàn 5 bước không chỉ giúp công trình của bạn tuân thủ đầy đủ các quy định pháp luật về an toàn lao động (TCVN 5308:1991), tránh các khoản tiền phạt nặng từ cơ quan chức năng, mà quan trọng nhất là bảo vệ tính mạng cho hàng trăm công nhân và cộng đồng xung quanh. Một hệ thống lưới bao che căng phẳng, thẩm mỹ chính là tấm danh thiếp định vị năng lực và sự chuyên nghiệp của nhà thầu xây dựng.
